實驗用臭氧降解土壤中有機物的實驗裝置



     本發明涉及一種實驗室用吳氧降解土壤中有機物的實驗裝置，結構組成為：一氮?dú)怃撈康某隹谕ㄟ^硅膠管分支連接至少4個土壤反應層析柱的各自的入口，土壤反應層析柱浸置在帶有溫控儀及循環泵的水浴池內；一氧氣鋼瓶的出口通過硅膠管依次連接氧氣干燥 塔、防腐蝕總流量計及臭氧發生器，臭氧發生器的出口連接總流量閥后連接氣體緩沖瓶的進口，氣體緩沖瓶的出口連接氣體分布器的進口，氣體分布器的出口通過硅膠管支路一方面與各土壤反應層析柱的入口一一連接，一方面與一流量調節層析柱的入口連接。在實驗室使用本發明進行臭氧降解土壤中有機物的實驗時，可以在不停止實驗過程的情況下直接獲取穩定的實驗數據，同時操作過程更為便捷省時。

實驗器材

1.一種實驗室用臭氧降解土壤中有機物的實驗裝置，其特征在于：一氮?dú)怃撈浚?）的出口連接氮?dú)鉁p壓閥（2）后通過硅膠管分支連接至少4個土壤反應層析柱（5）的各自的入口，每個硅膠管分支中均含有氮?dú)忾y門（3）及土壤反應層析柱進入閥（4），其中土壤反應層析柱進入閥（4） 很接近土壤反應層析柱（5）的入口，土壤反應層析柱（5）浸置在帶有溫控儀（6）及循環泵（7）的水浴池（8）內；一氧氣鋼瓶（9）的出口連接氧氣減壓閥（10）后依次連接氧氣干燥塔（11）、防腐蝕總流量計（12）及臭氧發生器（13），臭氧發生器（13）的出口帶有排空閥（14）并在連接總流量閥（15）后連接氣體緩沖瓶（16）的進口，氣體緩沖瓶（16）的出口連接氣體分布器（17）的進口，氣體分布器（17）的出口通過硅膠管支路一方面與上述各土壤反應層析柱進入閥（4）的入口一一連接，一方面與一流量調節層析柱（22）的入口處的流量調節層析柱進入閥（21）連接，在上述的各硅膠管支路中，從氣體分布器（17）的出口開始依次含有防腐分流量計進入閥（18）、防腐分流量計（19）以及洗氣瓶（20）。



【0001】本發明涉及一種實驗室用臭氧降解土壤中有機物的實驗裝置。



背景技術

【0002】土壤是人類賴以生存的基本資源，是農業發展的重要基礎。隨著我國農業的發展，為了提高作物產量和維護綠地草坪等目的，不同種類的農藥被制造出來并施用到土壤中，致使土壤污染日趨嚴重。土壤污染已經成為全球化的環境問題。在目前諸多正在研究的土壤修復方法中，臭氧修復方法因其耗能相對較低、工藝相對簡單、實施費用相對較低以及一般不產生有毒終產物等優點而 很被看好。目前臭氧原位修復土壤中有機物的研究非?；钴S，在目前的臭氧修復實驗過程中，傳統的取樣方法是停止反應后挖取少部分實驗土壤樣品，此方式的取樣過程繁瑣不便，耗時較長，且如此一來實驗數據的重現性和穩定性變差。



發明內容

【0003】本發明要解決的技術問題是：為了解決目前臭氧修復實驗過程中所采用的傳統取樣檢測方式存在繁瑣不便、耗時較長、數據的重現性和穩定性較差的問題，而提供一種實驗室用臭氧降解土壤中有機物的實驗裝置，通過該裝置可以在不停止實驗過程的情況下直接獲取穩定的實驗數據，且反應時間越長，實驗數據的重現性和穩定性越好。



【0004】本發明解決其技術問題所采用的技術方案是：一種實驗室用臭氧降解土壤中有機物的實驗裝置，其結構組成如下：一氮?dú)怃撈康某隹谶B接氮?dú)鉁p壓閥后通過硅膠管分支連接至少4個土壤反應層析柱的各自的入口，每個硅膠管分支中均含有氮?dú)忾y門及土壤反應層析柱進入閥，其中土壤反應層析柱進入閥 很接近土壤反應層析柱的入口，土壤反應層析柱浸置在帶有溫控儀及循環泵的水浴池內；一氧氣鋼瓶的出口連接氧氣減壓閥后依次連接氧氣干燥塔、防腐蝕總流量計及臭氧發生器，臭氧發生器的出口帶有排空閥并在連接總流量閥后連接氣體緩沖瓶的進口，氣體緩沖瓶的出口連接氣體分布器的進口，氣體分布器的出口通過硅膠管支路一方面與上述各土壤反應層析柱進入閥的入口一一連接，一方面與一流量調節層析柱的入口處的流量調節層析柱進入閥連接，在上述的各硅膠管支路中，從氣體分布器的出口開始依次含有防腐分流量計進入閥、防腐分流量計以及洗氣瓶。

【0005】本發明的有益效果是：與臭氧降解土壤中有機物的傳統實驗方式相比，在實驗室使用本發明實驗裝置進行臭氧降解土壤中有機物的實驗時，可以在不停止實驗過程的情況下就直接獲取穩定可靠的實驗數據，從而實驗數據的重現性和穩定性大大提高，同時操作過程更便捷、更節省時間。

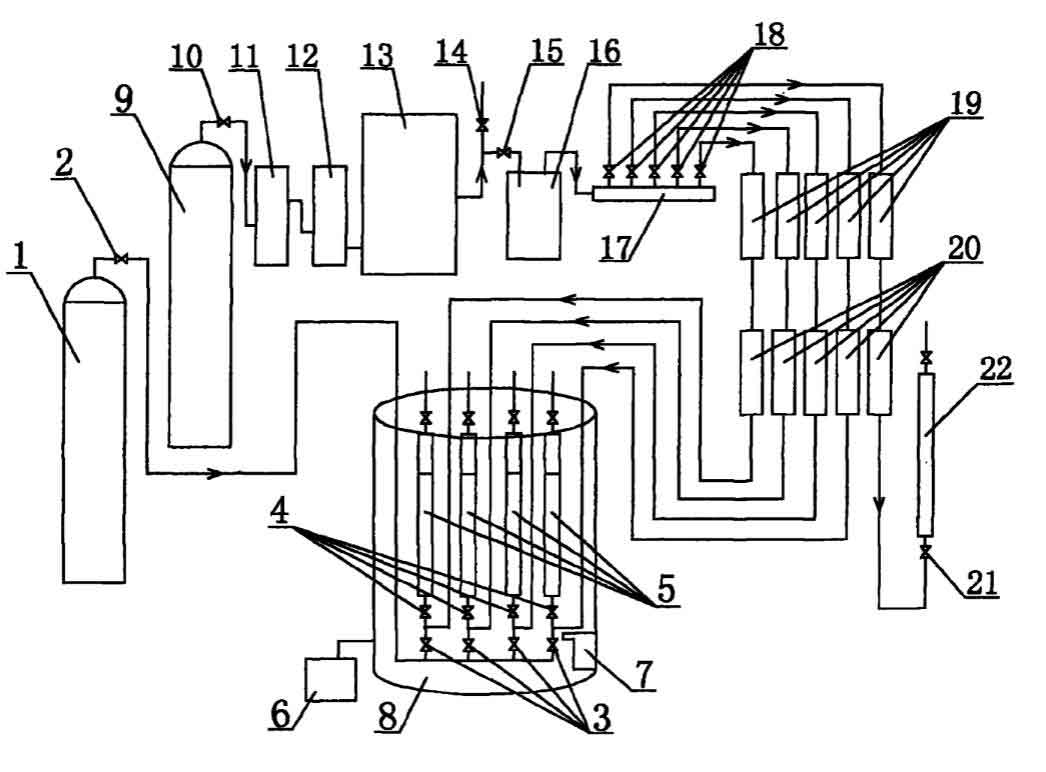

圖中：1.氮?dú)怃撈?.氮?dú)鉁p壓閥3.氮?dú)忾y門4.土壤反應層析柱進入閥 5.土壤反應層析柱6.溫控儀7.循環泵8.水浴池9.氧氣鋼瓶10.氧氣減壓閥11.氧氣干燥塔12.防腐蝕總流量計13.臭氧發生器14.排空閥15.總流量閥16.氣體緩沖瓶17.氣體分布器18.防腐分流量計進入閥19.防腐分流量計20.洗氣瓶21.流量調節層析柱進入閥22.流量調節層析柱



申請人：華北電力大學（保定）

發明人:陳嵐 權宇珩 趙鵬 鄒單單
