低溫下MgO催化臭氧化降解氨氮效果研究
氨氮污染是水處理中普遍存在的問(wèn)題.自然水體中的氨氮主要來(lái)源于石油化工、有色金屬化學(xué)冶金、化肥、味精、肉類加工和養(yǎng)殖等工農(nóng)業(yè)部門(mén)排放的廢水(何巖等, 2008), 以及農(nóng)業(yè)灌溉、動(dòng)物排泄物和垃圾滲濾液等.水中的氨氮以銨根(NH4+)和游離氨(NH3)兩種形式存在(Cheng et al., 2015), 其比例隨水溫和pH值的變化而變化.氨氮易被微生物氧化成硝酸鹽氮和亞硝酸鹽氮, 不僅會(huì)消耗水中的溶解氧, 且對(duì)水生生物和人體也有毒害作用(Tang et al., 2011)；另外, 氨氮還是導(dǎo)致水體富營(yíng)養(yǎng)化的因素之一.因此, 需嚴(yán)格控制水中氨氮含量.
目前, 處理水中氨氮的方法主要有離子交換法(Tang et al., 2011)、生物處理法和化學(xué)氧化法等.其中, 生物脫氮技術(shù)是去除原水中氨氮 很有效、 很經(jīng)濟(jì)的方法, 已被廣泛應(yīng)用, 但其對(duì)溫度、pH、營(yíng)養(yǎng)物質(zhì)等條件敏感, 尤其在冬季低溫條件下, 生物作用受到嚴(yán)重抑制(Khuntia et al., 2013), 從而導(dǎo)致生物脫氮效率較低, 因此, 低溫控制氨氮的研究受到人們的關(guān)注.

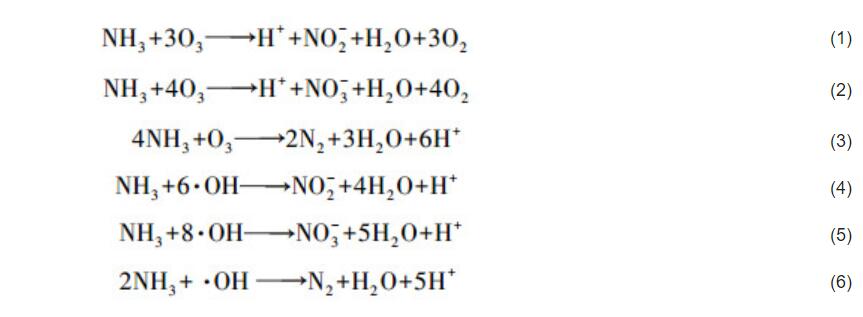

化學(xué)氧化法是一種重要的低溫除氨方法, 臭氧氧化法是其中之一.臭氧作為一種相對(duì)安全的消毒劑和氧化劑已被廣泛用于水處理中, 其對(duì)氨氮有一定的氧化能力(Singer et al., 1975), 且低溫時(shí)臭氧的溶解性和有效利用率較高, 因此, 臭氧氧化除氨有可能成為低溫化學(xué)除氨的一種有效途徑.O3及其產(chǎn)生的·OH與氨氮的反應(yīng)方程式分別如式(1)~(2)(Singer et al., 1975)和式(3)~(6)(Chen et al., 2018)所示.
目前, O3氧化氨氮主要存在速率慢、需在堿性介質(zhì)中進(jìn)行(Schroeder et al., 2011)、總氮去除率低(氧化產(chǎn)物多數(shù)為硝氮)和反應(yīng)機(jī)制尚不明確等問(wèn)題.催化臭氧化技術(shù)具有去除效率高、能耗低等優(yōu)點(diǎn)(Ichikawa et al., 2014), 因此, 催化臭氧化有可能成為控制水中氨氮的有效方法(劉永等, 2005).近年來(lái), 一些學(xué)者對(duì)MgO催化臭氧除氨過(guò)程進(jìn)行了研究, 普遍認(rèn)為其適宜溫度為50~60 ℃, 甚至更高.例如, 郭琳等(2017)研究了MgO催化臭氧降解氨氮過(guò)程, 發(fā)現(xiàn)60 ℃時(shí)2 h內(nèi)氨氮去除率為96%；Chen等(2018)研究發(fā)現(xiàn), 在50 ℃時(shí)MgO催化臭氧化氨氮的去除率能達(dá)到92.2%.催化氧化除氨更可能的應(yīng)用條件是常溫或者低溫, 以彌補(bǔ)低溫等條件限制而導(dǎo)致的生物除氨的不足, 但至今尚未見(jiàn)相關(guān)報(bào)道.同時(shí), 以上研究未能探明MgO催化臭氧降解氨氮的反應(yīng)機(jī)制和關(guān)鍵控制因素.因此, 本文在研究O3低溫(10 ℃)氧化降解氨氮效率并探討其機(jī)制的基礎(chǔ)上, 考察低溫下MgO催化臭氧化降解氨氮的效果, 并對(duì)其反應(yīng)機(jī)制進(jìn)行研究.
材料與方法(Materials and methods)
1) 試劑和儀器
所用試劑NH4Cl、NH4(SO4)2、MgCl2·6H2O、濃氨水、KI、叔丁醇等均為分析純；所用水為實(shí)驗(yàn)室制超純水；臭氧發(fā)生器采用純氧氣源.
2) 催化劑(MgO)制備
采用沉淀法制備MgO, 具體操作為：向1 mol·L-1 MgCl2·6H2O溶液中邊攪拌邊加入1 mol·L-1氨水至pH=10, 繼續(xù)攪拌一段時(shí)間后靜置20 min, 倒去上清液, 將沉淀過(guò)濾, 固體用純水清洗3遍, 100 ℃烘干至恒重, 磨碎成粉末, 置于馬弗爐中500 ℃焙燒4 h.
3) 材料表征
采用X射線粉末衍射儀(X′Pert PRO MPD)對(duì)MgO粉末進(jìn)行結(jié)晶度和晶粒大小的分析, 具體參數(shù)為：Cu Kα, 波長(zhǎng)1.540 nm, 管電壓40 kV, 掃描角度5°~90°；采用X射線光電子能譜儀(ESCALAB250Xi)對(duì)MgO粉末進(jìn)行表面元素組成分析, 具體參數(shù)為：Al Kα激發(fā)源, 發(fā)射功率250 W, 通過(guò)能量90 eV和35.75 eV分別用于寬程掃描和窄掃描, 能量分辨率0.8 eV, 靈敏度80 kCPS, 角分辨45°, 分析室真空度2.9×10-7 Pa, 實(shí)驗(yàn)得到的元素電子結(jié)合能以C 1s(285.0 eV)進(jìn)行校正.
4) 臭氧氧化實(shí)驗(yàn)
臭氧發(fā)生器出口連接氨氮氧化反應(yīng)瓶(250 mL, 含50 mg·L-1NH4Cl溶液), 開(kāi)啟磁力攪拌器使反應(yīng)過(guò)程中臭氧與氨氮廢水充分接觸, 分別于0、15、30和60 min時(shí)取樣測(cè)定氨氮、硝氮等含量；并連接KI吸收瓶處理尾氣中的臭氧.
5) 分析方法
臭氧濃度測(cè)定采用靛藍(lán)法(蔣麗春等, 2011), 氨氮含量測(cè)定采用納氏試劑分光光度法(2010)、離子色譜法(Michalski et al., 2006), NO3--N含量測(cè)定采用紫外分光光度法(2007)、離子色譜法(Michalski et al., 2006).
結(jié)論(Conclusions)
1) pH是影響臭氧除氨和催化臭氧化除氨的重要因素, 不僅會(huì)影響溶液中NH3與NH4+的比例和O3氧化氨氮的速率, 還會(huì)影響氧化產(chǎn)物的種類, 從而影響脫氮效果.
2) MgO具備很強(qiáng)的催化臭氧化降解氨氮的能力.氨氮被催化降解的主要途徑為O3直接氧化NH3, 僅一部分通過(guò)O3氧化Cl-而生成的ClOx-(x=1、3)氧化NH4+, 進(jìn)而生成氣態(tài)產(chǎn)物N2和N2O實(shí)現(xiàn).
3) MgO催化臭氧化的機(jī)制主要包括：①M(fèi)gO部分溶解生成Mg(OH)2及表面強(qiáng)堿性位發(fā)生如O2-+H2O→2OH-的反應(yīng)使溶液pH升高, 催化O3直接氧化NH3的反應(yīng)；②MgO表面同時(shí)吸附NH3和O3在其表面發(fā)生反應(yīng), 反應(yīng)完成后不斷釋放活性位點(diǎn)再進(jìn)行下一次吸附降解.
4) 在0~20 ℃的溫度區(qū)間, 溫度越高, 氨氮的催化臭氧化去除率越高；即使在低溫(0~10 ℃)下, MgO催化臭氧化除氨仍保持了較高的效率.
來(lái)源：陳璐 , 劉海龍 , 吉力 , 李煥峰
1. 山西大學(xué)環(huán)境與資源學(xué)院, 太原 030006;
2. 山西省環(huán)境監(jiān)測(cè)中心站, 太原 030002
